USB 3.0 規格在 2009 年發表後過去兩年間漸漸成熟為市場風潮, Renesas Electronics(瑞薩電子)NEC 低成本控制器晶片 uPD720200A 也差不多雄霸整個 USB 3.0 控制器晶片市場份額, 雖然還可以看到腦場販售一些其他廠商的 USB 3.0 控制器晶片(例如 Asmedia 和 Etron)的主機板及配接卡, 不過基於 USB-IF 認証的問題, 銷情都是陪跑角色而已, 近月大量融入市場上 USB 3.0 裝置也逐漸淘汰 USB 2.0 舊版本了, 不欲採購 USB 2.0 的產品是自然不過的, 當代新的主機板都以額外的晶片掛上了 USB 3.0 的藍, 而 Intel 即將上市的 Ivy Bridge 處理器平台亦會全部原生 USB 3.0 支援(Intel 的 7 系及 C216 晶片已經獲得 USB-IF 官方認証), 然而舊電腦仍然是可以採購 USB 3.0 的配接卡來升級支援。
近日四方搜探便宜大碗的白牌類同貨品, 始終售價也相差實在太大了(腦場內相同晶片的名牌產品差價最高可以近兩倍多啊), 避過擁擠的節日腦塞展時期, 遊閒的浪蕩腦場時終於發現冰山一角小鋪中的 USB 3.0 PCIE 配接卡(使用 uPD720200A 晶片), 雖然只得兩 port, 不過手上都沒有多小 USB 3.0 裝置, 就測試聖誕節時購入的 ADATA S102 Pro USB 3.0 隨身碟手指吧, 體驗 USB 3.0 PCIE 配接卡是否可行的升級方案。

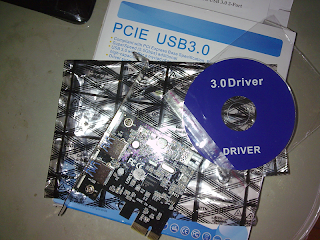

實測使用的白牌 Renesas 晶片 USB 3.0 PCIE 配接卡
實測使用的 ADATA S102 Pro 16GB 隨身碟手指
在配接卡安裝後(應該很簡易啊), 也順利安裝了最新的驅動程式版本 2.1.28, 開始實測 ADATA S102 Pro 在 USB 3.0 時的 SuperSpeed 效能, 不過令人莫名其妙的是「讀取」的效能與 USB 2.0 的 High Speed 速度一樣, 在插入 USB 3.0 隨身碟手指時會提示【該設備可以運行得更快】【This device can perform faster】警告信息, 明顯告示裝置不在跑 SuperSpeed 模式。
裝置提示信息
隨身碟手指 USB 2.0 時 High Speed 效能, ~34MB/s
隨身碟手指 USB 3.0 時不能跑 SuperSpeed 的效能 ~38MB/s, 跑 High Speed 模式
查看電腦內的 Device Manager 裝置管理員也沒發現黃嘆號, 也使用最新的驅動程式, USB 3.0 配接卡內的韌體固件已是最新的 4.0.1.5, 一整個星期都還誤以為是 隨身碟 或 配接卡 的問題, 星期天腦惱發作下不斷尋找原因及測試, 終於發現是電腦的超頻所衍生的 PCIE CLOCK 問題; 正常情況下電腦主機板的 PCIE CLOCK 都必須跑在 100mhz(舊的 PCI Clock 是 33mhz), 雖然可以小許微調提升效能, 考慮穩定都是以 100mhz 為基本, 在微處理器超頻時(例如 333mhz 超頻 350mhz), 主機板內 FSB 會同時超頻, PCIE CLOCK 亦會自動提速, 當 PCIE CLOCK 提速的話, 對 PCIE 插槽的配接卡的傳輸頻譜造成影響, 最明顯受影響的是 PCIE 獨立顯示卡, 所以標示超頻的主流主機板都有提供分類超頻項目調節, BIOS 內 PCIE CLOCK 可以獨立設定, 今次發現的 USB 3.0 PCIE 配接卡失速跑不到 SuperSpeed 問題就是 PCIE CLOCK 在超頻時沒有設定為 100mhz 的原因, 只要在電腦 BIOS 內的超頻項目將 PCI Express Frequency 由 Auto 設定為 100 即可解決 USB 3.0 PCIE 配接卡 SuperSpeed 失效問題。
Renesas/NEC(uPD720200A) USB 3.0 PCIE 配接卡和 ADATA S102 Pro 的 SuperSpeed 讀寫效能, 「讀取」終於達到官方廣告的 100MB/s
USB 3.0 SuperSpeed 效能回復了正常, 插入隨身碟手指時再沒有提示裝置警告信息了。
