科技步進的成果 Galaxy GTS450 SuperOC 圖像顯示卡

一年容易又中秋, 中秋佳節吃月餅, 弄花燈, 吃喝玩樂, 肚滿腸肥; 今年的中秋期熱翻天跟颱風吹天災人禍, 中秋節禮物正是新鮮的 NVIDIA GTS450, 滿足虛空的無賞月佳節; 電腦圖像顯示卡都已經是 A 與 N 爭霸之天下, NVIDIA 在 13/9 日推出上市的 Fermi 級 DirectX 11 圖像顯示卡系列 NVIDIA GeForce GTS 450, 使用 GF106 GPU 晶片, 主打中階主流級電腦用戶範圍, 這次解禁日即日上市發售有數個品牌, 腦場售價都在 $125 ~ $140 美元之間, 價格比對當年 GTS 250 上市時下降, 這也拜謝 ATI 造成的不小壓力, GTS450 主力對手正是 ATI HD5750(HD5770 呢?!), 功耗只有 106W 比現役 GeForce GTS 250 150W 低差不多 1/3; 星期天颱風熱翻天閒逛腦場散熱, GTS450 眾多廠牌已經在腦場開買, ASUS, Colorful, Galaxy, Gigabyte, Inno3D, MSI, PALIT, Zotac 等等, 而其他的 ASL, ECS, EVGA, Leadtek, PNY, Sparkle 等等暫未見實貨上架(可能頭湯實貨不多吧); 今次採購前先參考了眾多網頁評測及分析, 瞄準了四個廠牌型號, ASUS 的 ENGTS450 TOP, Galaxy 的 GeForce GTS450 Super OC, PALIT 的 GTS 450 Sonic Platinum, Inno3D 的 GTS450 iChiLL Freezer X Series(與 GTS250 iChiLL 類似), 在腦場實貨觀察及研究(還有 road show啊), 最後選擇了較實際改良的 Galaxy 影馳科技 的 GeForce GTS450 Super OC(不選 ASUS 是因為它的熱導管實在太突出了, 細機箱側板也關不了 ~~!)。

簡介一下, Galaxy 的非公版 GTS450 Super OC 配有影馳自家的風神雙熱導管散熱器及第二代易拆式風扇設計, 是現時為止首款採用業界最高速的 0.4ns GDDR5 Samsung 記憶體顆粒, 還有較小提及的第三代雙 BIOS 安全設計, 及可配合 Galaxy 獨家開發的 Xtreme Turner HD 超頻及微調電壓軟體。影馳科技 Galaxy 廠牌其實在 2007 年已經被台灣同德股份有限公司(PALIT)所併購, 在近年的設計上明顯的改良進步不小, Galaxy 在歐洲是以 KFA2 品牌名稱出貨。

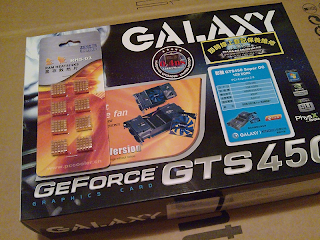

實照…還順道敗了記憶體顆粒純銅製散熱片(是超頻三的金魚 RHS-03) ^^!
Galaxy 的 GeForce GTS450 Super OC 版本, 0.4ns GDDR5 記憶體
包裝
真身, 附件只有一條 6pin 轉插電源線, 光碟及安裝維護快速參考說明
背面…有記憶體虛焊位置, 可能還會有更大容量的版本(1.5GB)
易拆式風扇設計, 雙熱導管散熱器
藍色 8cm 風扇, 跑全螢幕3D游戲時大約 16xx~18xxRPM(實測室溫 30℃), idle 閒置時 20% ~690RPM, 噪音度算是寧靜可接受(一般被 CPU 風扇噪音蓋過)
HDMI(左), VGA(中), DVI 輸出接口(右)
6Pin 電源接口(左), SLI 接口(右)
此次更換的 EVGA GT220 公版(改小海加強版) 與 Galaxy GTS450 Super OC 合照, 兩卡長度大約相差 4cm(期待遲些日子 GTS450 Super OC 調換使用小海加強版, 看一下散熱的實力...後續啊)
將 Galaxy GTS450 Super OC 安裝記憶體顆粒純銅散熱片(暫時只能安裝背面四顆)
上機實照

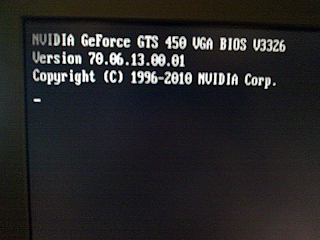

起動 BOOT 機 VGA BIOS 是 V3326, version 70.06.13.00.01

NVIDIA 的 Windows 系統 driver 驅動程式暫時(2010/9/21)仍然只有 260.63 (2010/9/14)版本, 而且是 beta 不是 WHQL, LINUX 軀動程式...失蹤影嗎 ~~!

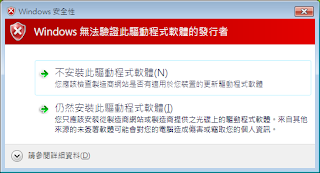

安裝非 WHQL 驅動程式需要手動確認
Galaxy GeForce GTS450 Super OC 的 GPU 預計時脈 888Mhz, 記憶體預計時脈 2000Mhz(有效 4000Mhz GDDR5, 0.4ns 最高可跑到 5000Mhz)

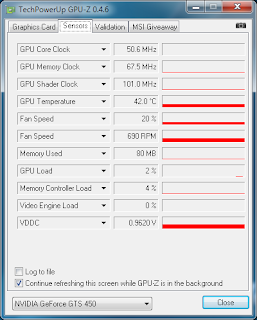

idle 閒置時 GPU 時脈 50.6MHz, 記憶體 67.5MHz(實跑 135Mhz), 溫度大約 ~42℃(室溫 25℃), 非常低的時脈有效節能降溫
安裝了 Galaxy GTS450 Super OC 在 Windows 7 32bit 系統內, 主機板 4GB 實體可用記憶體是 3.5GB(安裝了舊的 EVGA GT220 只得 3.25GB 可用記憶體), 額外的小驚喜 ^^!
跑分…免了重貼重貼又重貼(宅懶), 實測一般跑全螢幕 3D 遊戲時 1280x1024 及 1600x1200(1600x1024) 開最高全特效及 16xAA 都是十分暢順無問題(包括 SFIV, StarCraft 2), 1920x1440(1920x1200) 則要微調 AA(抗鋸齒), 始終 24吋及以上的 LCD 螢幕要跑超高解像度全螢幕 3D 遊戲還是需要大火力的高階顯示卡推動, 是高貴玩家級的玩意。

貼些無聊截圖分吧, 跑 StreetFighter IV
實測 CPU E8400 3Ghz RAM 4GB DDR2, Galaxy GTS450 Super OC
1280x1024全 High特效 無 AA1280x1024全 High特效 C8xAA1280x1024全 High 特效 C16xQAA, 仍然破百 FPS
Galaxy GTS450 Super OC 圖像顯示卡 功耗只得大約 105W, 發熱量並不如 GTX460 般火熨
實測一般 idle 閒置上網時溫度大約 43~46℃(室溫 30℃無冷氣空調)
跑全螢幕 3D 半小時溫度最高大約 72~74℃(室溫 30℃無冷氣空調), 風扇轉速 ~41% 1860RPM
後註:
當然 GTS450 與舊的低階入門級 GT220 熱功耗相差也很大, 跑全螢幕 3D時機箱內積熱明顯的增加, 需要調校機箱風扇及注意散熱佈局, 否則 CPU 熱力會由舊的 55~58℃衝到64℃或以上, 大部分廠商的 GTS450 GTX460 GTX470 及 ATI 5系 設計與 Galaxy GTS450 Super OC 都存在散熱佈局的問題, 在顯示卡 PCI 背鐵片的開口氣孔, 既是排氣也是入氣, 當機箱後置風扇抽氣所造成的機箱負氣壓強於顯示卡風扇吹氣到背鐵片的開口氣孔氣壓時(一般機箱後置風扇的風量多數強過顯示卡風扇), 背鐵片的開口氣孔將顯示卡熱氣回流到顯示卡及機箱內, 而同時顯示卡向卡尾及卡上端排熱, 機箱後置風扇負氣壓熱氣流令 CPU 及北橋範圍都熱上加熱; 然而在實測過程中, 刻意用渦輪風扇強力的吹氣進入機箱內, 由於局部強正氣壓造成氣流的影響, 所有正常的入風氣孔反而變成排氣, 令原來的散熱佈局大亂, 悉得其反。

在普通的電腦機箱要 CPU 及 GPU 都能同時壓止高溫影響的話, 除了使用水冷外, 經過十數次實測後, 發現只需加裝 PCI 背片的渦輪風扇在顯示卡的上方, 緊貼顯示卡的背面(沒有散熱器的一面), 將顯示卡散發的高熱力快速抽離機箱內(一般 ATX 機箱顯示卡在下端而熱力會因為機箱風扇排氣而向上擴散), 顯示卡降溫亦同時避免機箱下端散發的高熱向上擴散影響了 CPU 散熱的入風溫度, 實測中(室溫 29℃)星海爭霸2 半小時 GPU 最高溫度大約 69~71℃, CPU 則最高溫度大約 55~58℃(沒有安裝 PCI 渦輪風扇緊貼顯示卡背面的話, GPU 最高溫度大約 73~74℃, CPU 則最高溫度大約 60~61℃)。

StarCraft 2 Campaign 劇情故事成就 Bug 就是要滅臭蟲

近日與好友在 StarCraft 2「星海爭霸 2」中大滅蟲, 碰到一腦惱般的成就臭蟲, 不斷嘗試終於都解決了此臭蟲問題; 一般完成整個劇情故事遊戲章節後(例如在 Normal 正常難易度), 再繼續劇情故事的話會回到 MISSION ARCHIVES 選單畫面, 其中可選擇任何章節及 PLAY「重玩」難易度, 亦可以在其他難易度中獲得 Archievement「成就」, 不過所有成就中有兩個會出現臭蟲問題, 是 "Wings of Liberty: Hard 25" 及 "Wings of Liberty: Brutal 25" 在不明原因下完成的章節數值不會增加而卡死無法獲得此兩成就。

截圖1: 在 MISSION ARCHIVES 內完成所有 29 個章節 Hard 困難難易度獲得成就, "Windows of Liberty: Hard 25" 卻卡死在 21/25
截圖2: 在 MISSION ARCHIVES 內完成 3 個章節 Brutal 殘酷難易度, Wings of Liberty: Brutal 25 卻卡死在 1/5
解決辦法:
在實測(patch 1.03), 唯一可以解決此成就臭蟲的辦法是以 Hard「困難」(及 Brutal「殘酷」)難易度重開遊戲劇情故事, 在特定的難易度下完成整個劇情故事章節遊戲, Wings of Liberty: Hard 25(及 Brutal 25)才可獲得此成就。

以 Hard「困難」(及 Brutal「殘酷」)重開遊戲劇情故事, 章節數滅蟲回復正常了, Hard 22/25(及 Brutal 2/5)
實在是浪費時間的滅蟲方法啊?! 網上也有其他網友遊戲玩家遇到此問題。
如果 MISSION ARCHIVES 內是不能解難易度成就的話, 那為何章節數值是會增加但卻又卡死呢?! Blizzard 應該是知道的... ~~!

炎夏暑假的進補 小海加強版 HP4-871

渡過了今年越來越熱的炎夏季節, 近日又翻颱風熱得更加想死, 玩星霸2也覺心熱身熱機更熱, 夏日炎炎正好眠的時候跑到腦場閒蕩散熱, 瞄到了大陸製「超頻三 PCCooler」的新品(已不新鮮啊), VGA 顯示卡散熱的「小海 HP2-871」、「小海加強版 HP4-871」及主機板北橋散熱的「北海3 HB-802」, 售價也筭合理的, 也手鬆敗了散熱補品回程。

今次購買的是 VGA 顯示卡散熱的「小海加強版 HP4-871」及主機板北橋散熱的「北海3 HB-802」, 主要問題是三月組裝的桌面電腦在這夏季玩 星霸2 及 DAO 遊戲時越來越熱得嚇人, 有不正常彈 game 情況, 雖不嚴重但 GT220 顯示卡的溫度已經在 星霸2 時到達 84℃(室溫 29℃~30℃), CPU 仍然正常的 55℃~57℃ 之間, GT220 顯示卡到達 84℃ 其實也筭可接受程度(熱?!), 只是有點腦惱的想解決入門級顯示卡散熱器(爛)不能有效在夏季(~30℃)時散熱的問題, 要強勁的機箱抽氣散熱實在太吵耳, 也只能降低兩三度溫度而已; 其實兩熱導管的「小海 HP2-871」也是足夠, 不過考慮將來還會升級更換顯示卡時, 選購了四熱導管的「小海加強版 HP4-871」, 更換顯示卡後也可物盡其用。

「小海加強版 HP4-871」包裝
「小海加強版 HP4-871」的一堆配件, 還有一個用來安裝散熱器四顆螺絲釘的微型旋桿工具
散熱器真身近照底部拋光一般, 有改進空間
此更換的 EVGA GT220 顯示卡散熱器超單薄的廉價製品...出現四針的 PWM 風扇(快速節能啊)
清理後的 EVGA GT220
正常安裝位置向下絕不可能吧橫向位置, 相鄰 PCI 插槽阻擋不能...N卡無緣囉
正常安裝位置, 配合抽氣扇長度的話, 能夠有一半位置緊貼...那就惡搞不安裝散熱器風扇吧(節能啊 ^^!)
先安裝四顆螺絲釘測試位置
跟附的八顆顯示卡記憶體顆粒散熱片安裝記憶體顆粒散熱片, 只需貼上即成, 在 gpu 晶片 on-die 上加導熱膏使用的 九州風神(專注散熱產品) 子公司 DEEPCOOL 的 Z3 Silver Tim 高性能導熱膏
安裝後的圖片(風扇沒有安裝, 要惡搞不用顯示卡風扇)安裝後的圖片(風扇沒有安裝, 要惡搞不用顯示卡風扇)
上機後的實照, 下方的抽氣扇將負責顯示卡散熱器直接排氣出機箱外(位置不太理想啊), 還有改進空間(手製加長風管 ^^!)

實機測試
使用 CPU E8400 3Ghz RAM 4GB DDR2 VGA EVGA GT220 1GB 作業系統 Windows 7
遊戲軟體 StarCraft 2 星海爭霸2 半小時遊戲

使用 EVGA GT220 顯示卡原裝散熱器, 玩遊戲 星海爭霸2 最高溫度是 84℃(室溫 ~28℃ 無冷氣空調)更換 HP4-871 顯示卡散熱器, 一般 idle 閒置上網處理文件時溫度 41℃~43℃(室溫 ~28℃ 無冷氣空調)更換 HP4-871 顯示卡散熱器, 玩遊戲 星海爭霸2 最高溫度是 64℃(室溫 ~28℃ 無冷氣空調), 有 20℃的差別, 十分明顯, 也拜密雜扇葉渦輪抽氣扇的威力
解決了顯示卡的溫度, 樂得玩 星海爭霸2 時不再擔心彈 game 情況; 然而當代 ATX 的PC機箱(及主機板)設計始終無法排除因為安裝有獨立顯示卡而令機箱內上下層分格的散熱佈局。

後註:
低價的產品選擇其實也趨多樣化, 越多的廠商開推廉價主流產品線, 始終是鹹魚青菜各有所爱, 散熱用品也是一門科技的消費品。

那麼「北海3 HB-802」?! 後續囉...

補充:
近日再改良了機箱的入氣風口, 主要是關閉了機箱前端面板的5"碟機空格及利用頂端3"25碟機空格加隔塵以減小過多進入氣流而影響主板測溫及機箱風扇自動變速, 安裝了 小海加強版 HP4-871 玩 星海爭霸2 顯示卡已降溫到不超過 ~61℃。
