一年容易又中秋, 中秋佳節吃月餅, 弄花燈, 吃喝玩樂, 肚滿腸肥; 今年的中秋期熱翻天跟颱風吹天災人禍, 中秋節禮物正是新鮮的 NVIDIA GTS450, 滿足虛空的無賞月佳節; 電腦圖像顯示卡都已經是 A 與 N 爭霸之天下, NVIDIA 在 13/9 日推出上市的 Fermi 級 DirectX 11 圖像顯示卡系列 NVIDIA GeForce GTS 450, 使用 GF106 GPU 晶片, 主打中階主流級電腦用戶範圍, 這次解禁日即日上市發售有數個品牌, 腦場售價都在 $125 ~ $140 美元之間, 價格比對當年 GTS 250 上市時下降, 這也拜謝 ATI 造成的不小壓力, GTS450 主力對手正是 ATI HD5750(HD5770 呢?!), 功耗只有 106W 比現役 GeForce GTS 250 150W 低差不多 1/3; 星期天颱風熱翻天閒逛腦場散熱, GTS450 眾多廠牌已經在腦場開買, ASUS, Colorful, Galaxy, Gigabyte, Inno3D, MSI, PALIT, Zotac 等等, 而其他的 ASL, ECS, EVGA, Leadtek, PNY, Sparkle 等等暫未見實貨上架(可能頭湯實貨不多吧); 今次採購前先參考了眾多網頁評測及分析, 瞄準了四個廠牌型號, ASUS 的 ENGTS450 TOP, Galaxy 的 GeForce GTS450 Super OC, PALIT 的 GTS 450 Sonic Platinum, Inno3D 的 GTS450 iChiLL Freezer X Series(與 GTS250 iChiLL 類似), 在腦場實貨觀察及研究(還有 road show啊), 最後選擇了較實際改良的 Galaxy 影馳科技 的 GeForce GTS450 Super OC(不選 ASUS 是因為它的熱導管實在太突出了, 細機箱側板也關不了 ~~!)。
簡介一下, Galaxy 的非公版 GTS450 Super OC 配有影馳自家的風神雙熱導管散熱器及第二代易拆式風扇設計, 是現時為止首款採用業界最高速的 0.4ns GDDR5 Samsung 記憶體顆粒, 還有較小提及的第三代雙 BIOS 安全設計, 及可配合 Galaxy 獨家開發的 Xtreme Turner HD 超頻及微調電壓軟體。影馳科技 Galaxy 廠牌其實在 2007 年已經被台灣同德股份有限公司(PALIT)所併購, 在近年的設計上明顯的改良進步不小, Galaxy 在歐洲是以 KFA2 品牌名稱出貨。
實照…還順道敗了記憶體顆粒純銅製散熱片(是超頻三的金魚 RHS-03) ^^!
Galaxy 的 GeForce GTS450 Super OC 版本, 0.4ns GDDR5 記憶體
包裝
真身, 附件只有一條 6pin 轉插電源線, 光碟及安裝維護快速參考說明
背面…有記憶體虛焊位置, 可能還會有更大容量的版本(1.5GB)
易拆式風扇設計, 雙熱導管散熱器
藍色 8cm 風扇, 跑全螢幕3D游戲時大約 16xx~18xxRPM(實測室溫 30℃), idle 閒置時 20% ~690RPM, 噪音度算是寧靜可接受(一般被 CPU 風扇噪音蓋過)
HDMI(左), VGA(中), DVI 輸出接口(右)
6Pin 電源接口(左), SLI 接口(右)
此次更換的 EVGA GT220 公版(改小海加強版) 與 Galaxy GTS450 Super OC 合照, 兩卡長度大約相差 4cm(期待遲些日子 GTS450 Super OC 調換使用小海加強版, 看一下散熱的實力...後續啊)
將 Galaxy GTS450 Super OC 安裝記憶體顆粒純銅散熱片(暫時只能安裝背面四顆)
上機實照
起動 BOOT 機 VGA BIOS 是 V3326, version 70.06.13.00.01

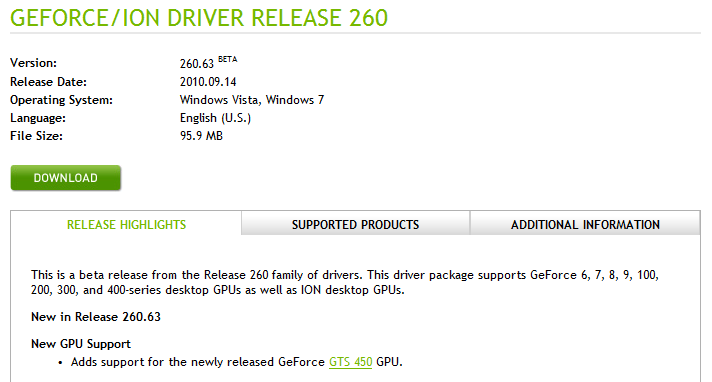

NVIDIA 的 Windows 系統 driver 驅動程式暫時(2010/9/21)仍然只有 260.63 (2010/9/14)版本, 而且是 beta 不是 WHQL, LINUX 軀動程式...失蹤影嗎 ~~!
安裝非 WHQL 驅動程式需要手動確認
Galaxy GeForce GTS450 Super OC 的 GPU 預計時脈 888Mhz, 記憶體預計時脈 2000Mhz(有效 4000Mhz GDDR5, 0.4ns 最高可跑到 5000Mhz)
idle 閒置時 GPU 時脈 50.6MHz, 記憶體 67.5MHz(實跑 135Mhz), 溫度大約 ~42℃(室溫 25℃), 非常低的時脈有效節能降溫
安裝了 Galaxy GTS450 Super OC 在 Windows 7 32bit 系統內, 主機板 4GB 實體可用記憶體是 3.5GB(安裝了舊的 EVGA GT220 只得 3.25GB 可用記憶體), 額外的小驚喜 ^^!
跑分…免了重貼重貼又重貼(宅懶), 實測一般跑全螢幕 3D 遊戲時 1280x1024 及 1600x1200(1600x1024) 開最高全特效及 16xAA 都是十分暢順無問題(包括 SFIV, StarCraft 2), 1920x1440(1920x1200) 則要微調 AA(抗鋸齒), 始終 24吋及以上的 LCD 螢幕要跑超高解像度全螢幕 3D 遊戲還是需要大火力的高階顯示卡推動, 是高貴玩家級的玩意。
貼些無聊截圖分吧, 跑 StreetFighter IV
實測 CPU E8400 3Ghz RAM 4GB DDR2, Galaxy GTS450 Super OC
1280x1024全 High特效 無 AA
1280x1024全 High特效 C8xAA
1280x1024全 High 特效 C16xQAA, 仍然破百 FPS
Galaxy GTS450 Super OC 圖像顯示卡 功耗只得大約 105W, 發熱量並不如 GTX460 般火熨
實測一般 idle 閒置上網時溫度大約 43~46℃(室溫 30℃無冷氣空調)
跑全螢幕 3D 半小時溫度最高大約 72~74℃(室溫 30℃無冷氣空調), 風扇轉速 ~41% 1860RPM
後註:
當然 GTS450 與舊的低階入門級 GT220 熱功耗相差也很大, 跑全螢幕 3D時機箱內積熱明顯的增加, 需要調校機箱風扇及注意散熱佈局, 否則 CPU 熱力會由舊的 55~58℃衝到64℃或以上, 大部分廠商的 GTS450 GTX460 GTX470 及 ATI 5系 設計與 Galaxy GTS450 Super OC 都存在散熱佈局的問題, 在顯示卡 PCI 背鐵片的開口氣孔, 既是排氣也是入氣, 當機箱後置風扇抽氣所造成的機箱負氣壓強於顯示卡風扇吹氣到背鐵片的開口氣孔氣壓時(一般機箱後置風扇的風量多數強過顯示卡風扇), 背鐵片的開口氣孔將顯示卡熱氣回流到顯示卡及機箱內, 而同時顯示卡向卡尾及卡上端排熱, 機箱後置風扇負氣壓熱氣流令 CPU 及北橋範圍都熱上加熱; 然而在實測過程中, 刻意用渦輪風扇強力的吹氣進入機箱內, 由於局部強正氣壓造成氣流的影響, 所有正常的入風氣孔反而變成排氣, 令原來的散熱佈局大亂, 悉得其反。
在普通的電腦機箱要 CPU 及 GPU 都能同時壓止高溫影響的話, 除了使用水冷外, 經過十數次實測後, 發現只需加裝 PCI 背片的渦輪風扇在顯示卡的上方, 緊貼顯示卡的背面(沒有散熱器的一面), 將顯示卡散發的高熱力快速抽離機箱內(一般 ATX 機箱顯示卡在下端而熱力會因為機箱風扇排氣而向上擴散), 顯示卡降溫亦同時避免機箱下端散發的高熱向上擴散影響了 CPU 散熱的入風溫度, 實測中(室溫 29℃)星海爭霸2 半小時 GPU 最高溫度大約 69~71℃, CPU 則最高溫度大約 55~58℃(沒有安裝 PCI 渦輪風扇緊貼顯示卡背面的話, GPU 最高溫度大約 73~74℃, CPU 則最高溫度大約 60~61℃)。
簡介一下, Galaxy 的非公版 GTS450 Super OC 配有影馳自家的風神雙熱導管散熱器及第二代易拆式風扇設計, 是現時為止首款採用業界最高速的 0.4ns GDDR5 Samsung 記憶體顆粒, 還有較小提及的第三代雙 BIOS 安全設計, 及可配合 Galaxy 獨家開發的 Xtreme Turner HD 超頻及微調電壓軟體。影馳科技 Galaxy 廠牌其實在 2007 年已經被台灣同德股份有限公司(PALIT)所併購, 在近年的設計上明顯的改良進步不小, Galaxy 在歐洲是以 KFA2 品牌名稱出貨。
實照…還順道敗了記憶體顆粒純銅製散熱片(是超頻三的金魚 RHS-03) ^^!
Galaxy 的 GeForce GTS450 Super OC 版本, 0.4ns GDDR5 記憶體
包裝
真身, 附件只有一條 6pin 轉插電源線, 光碟及安裝維護快速參考說明
背面…有記憶體虛焊位置, 可能還會有更大容量的版本(1.5GB)
易拆式風扇設計, 雙熱導管散熱器
藍色 8cm 風扇, 跑全螢幕3D游戲時大約 16xx~18xxRPM(實測室溫 30℃), idle 閒置時 20% ~690RPM, 噪音度算是寧靜可接受(一般被 CPU 風扇噪音蓋過)
HDMI(左), VGA(中), DVI 輸出接口(右)
6Pin 電源接口(左), SLI 接口(右)
此次更換的 EVGA GT220 公版(改小海加強版) 與 Galaxy GTS450 Super OC 合照, 兩卡長度大約相差 4cm(期待遲些日子 GTS450 Super OC 調換使用小海加強版, 看一下散熱的實力...後續啊)
將 Galaxy GTS450 Super OC 安裝記憶體顆粒純銅散熱片(暫時只能安裝背面四顆)
上機實照
起動 BOOT 機 VGA BIOS 是 V3326, version 70.06.13.00.01
NVIDIA 的 Windows 系統 driver 驅動程式暫時(2010/9/21)仍然只有 260.63 (2010/9/14)版本, 而且是 beta 不是 WHQL, LINUX 軀動程式...失蹤影嗎 ~~!
安裝非 WHQL 驅動程式需要手動確認
Galaxy GeForce GTS450 Super OC 的 GPU 預計時脈 888Mhz, 記憶體預計時脈 2000Mhz(有效 4000Mhz GDDR5, 0.4ns 最高可跑到 5000Mhz)
idle 閒置時 GPU 時脈 50.6MHz, 記憶體 67.5MHz(實跑 135Mhz), 溫度大約 ~42℃(室溫 25℃), 非常低的時脈有效節能降溫
安裝了 Galaxy GTS450 Super OC 在 Windows 7 32bit 系統內, 主機板 4GB 實體可用記憶體是 3.5GB(安裝了舊的 EVGA GT220 只得 3.25GB 可用記憶體), 額外的小驚喜 ^^!
跑分…免了重貼重貼又重貼(宅懶), 實測一般跑全螢幕 3D 遊戲時 1280x1024 及 1600x1200(1600x1024) 開最高全特效及 16xAA 都是十分暢順無問題(包括 SFIV, StarCraft 2), 1920x1440(1920x1200) 則要微調 AA(抗鋸齒), 始終 24吋及以上的 LCD 螢幕要跑超高解像度全螢幕 3D 遊戲還是需要大火力的高階顯示卡推動, 是高貴玩家級的玩意。
貼些無聊截圖分吧, 跑 StreetFighter IV
實測 CPU E8400 3Ghz RAM 4GB DDR2, Galaxy GTS450 Super OC
1280x1024全 High特效 無 AA
1280x1024全 High特效 C8xAA
1280x1024全 High 特效 C16xQAA, 仍然破百 FPS
Galaxy GTS450 Super OC 圖像顯示卡 功耗只得大約 105W, 發熱量並不如 GTX460 般火熨
實測一般 idle 閒置上網時溫度大約 43~46℃(室溫 30℃無冷氣空調)
跑全螢幕 3D 半小時溫度最高大約 72~74℃(室溫 30℃無冷氣空調), 風扇轉速 ~41% 1860RPM
後註:
當然 GTS450 與舊的低階入門級 GT220 熱功耗相差也很大, 跑全螢幕 3D時機箱內積熱明顯的增加, 需要調校機箱風扇及注意散熱佈局, 否則 CPU 熱力會由舊的 55~58℃衝到64℃或以上, 大部分廠商的 GTS450 GTX460 GTX470 及 ATI 5系 設計與 Galaxy GTS450 Super OC 都存在散熱佈局的問題, 在顯示卡 PCI 背鐵片的開口氣孔, 既是排氣也是入氣, 當機箱後置風扇抽氣所造成的機箱負氣壓強於顯示卡風扇吹氣到背鐵片的開口氣孔氣壓時(一般機箱後置風扇的風量多數強過顯示卡風扇), 背鐵片的開口氣孔將顯示卡熱氣回流到顯示卡及機箱內, 而同時顯示卡向卡尾及卡上端排熱, 機箱後置風扇負氣壓熱氣流令 CPU 及北橋範圍都熱上加熱; 然而在實測過程中, 刻意用渦輪風扇強力的吹氣進入機箱內, 由於局部強正氣壓造成氣流的影響, 所有正常的入風氣孔反而變成排氣, 令原來的散熱佈局大亂, 悉得其反。
在普通的電腦機箱要 CPU 及 GPU 都能同時壓止高溫影響的話, 除了使用水冷外, 經過十數次實測後, 發現只需加裝 PCI 背片的渦輪風扇在顯示卡的上方, 緊貼顯示卡的背面(沒有散熱器的一面), 將顯示卡散發的高熱力快速抽離機箱內(一般 ATX 機箱顯示卡在下端而熱力會因為機箱風扇排氣而向上擴散), 顯示卡降溫亦同時避免機箱下端散發的高熱向上擴散影響了 CPU 散熱的入風溫度, 實測中(室溫 29℃)星海爭霸2 半小時 GPU 最高溫度大約 69~71℃, CPU 則最高溫度大約 55~58℃(沒有安裝 PCI 渦輪風扇緊貼顯示卡背面的話, GPU 最高溫度大約 73~74℃, CPU 則最高溫度大約 60~61℃)。
